Thermoelemente

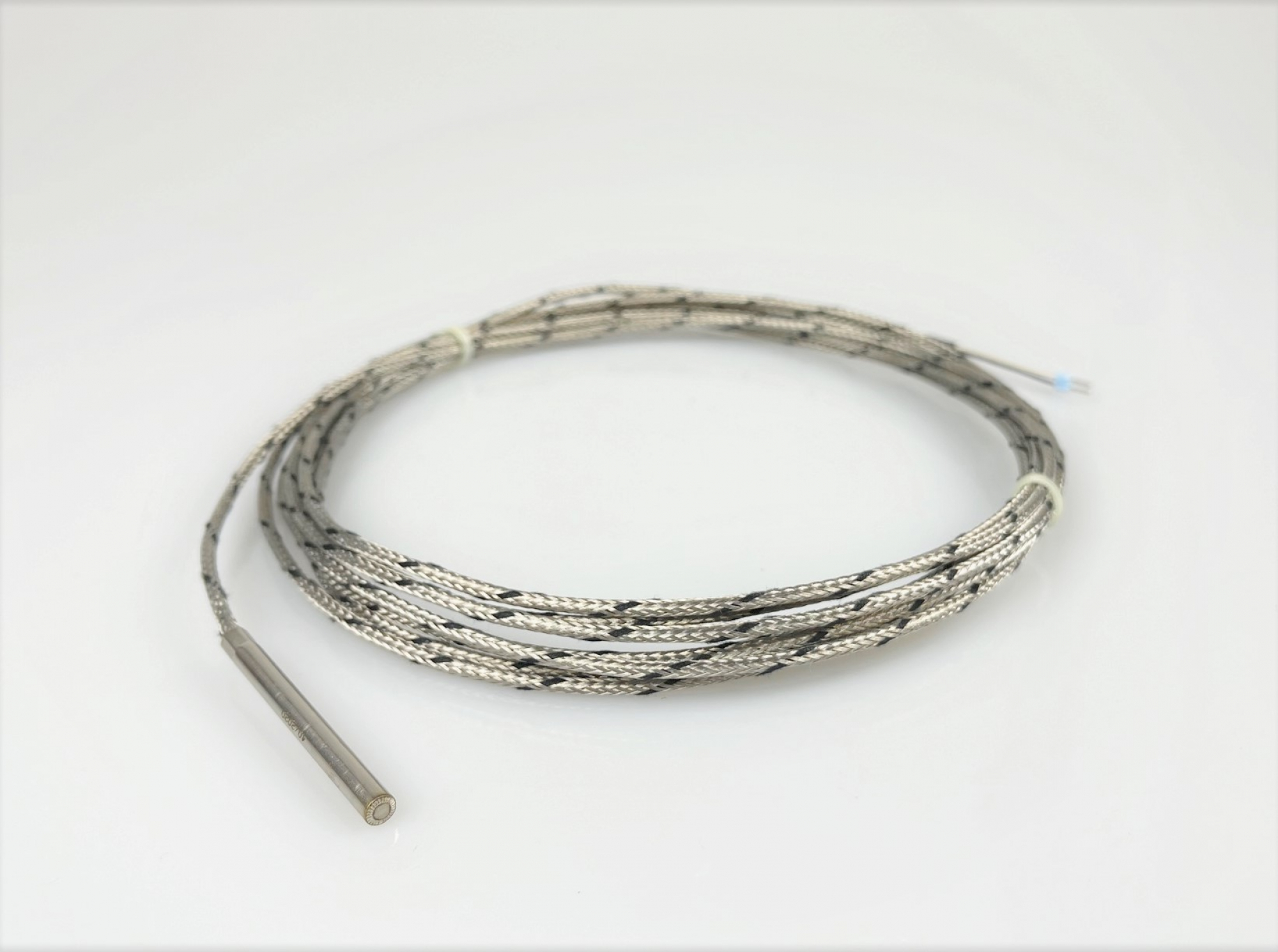

Einsteck-Thermoelemente werden zur Temperaturmessung in Festkörpern, flüssigen und gasförmigen Medien eingesetzt.
Dazu werden die Messwertgeber in entsprechenden Bohrungen eingesetzt, in Schutzhülsen eingebaut
oder mit Klemmverschraubungen befestigt. Der Messeinsatz mit einem oder zwei Thermopaaren (Elemente) nach DIN EN 60584 Klasse 1 oder DIN 43710 ist fest im Schutzrohr eingebaut.

Je nach Einsatztemperatur und Anwendung werden folgende Thermo- oder Ausgleichsleitungen verwendet:

PVC-Ausgleichsleitung	-5...+80°C/105°C
Silikon-Ausgleichsleitung	-60...+200°C
PTFE-Teflon-Thermoleitung	-190...+260°C
edelstahlumflochtene Thermoleitung Einzeladerisolation Glasseide	-50...+400°C

Die verwendete Ausgleichs- oder Thermoleitung definiert bei Einsteck-Thermoelementen in der Regel die
maximale Einsatztemperatur des Schutzrohres.

Folgende Thermoelemente sind möglich:

Fe-CuNi	Typ J	nach DIN EN 60584
Fe-CuNi	Typ L	nach DIN 43710
NiCr-Ni	Typ K	nach DIN EN 60584

---

Datenblatt als PDF
