Funktion und Anwendung von Zweidraht-Temperaturtransmitter
Zweidraht-Temperaturtransmitter zum Einbau in Anschlusskopf
Form B nach DIN 43729
Mit im Anschlusskopf Form B, BS oder BBK eingebauten Transmittern wird die temperaturabhängige Widerstands- bzw. Thermospannungsänderung am
Messort in ein genormtes Einheitssignal von 4...20mA umgeformt.
Vorteile:
• Montage direkt an der Messstelle
• platzsparender Einbau
• kein Einfluss des Zuleitungswiderstandes auf das Messergebnis
• das Ausgangssignal kann über weite Strecken störungsfrei übertragen werden
• mit einem Temperaturmesswertgeber können mehrer Anzeigegeräte
versorgt werden.

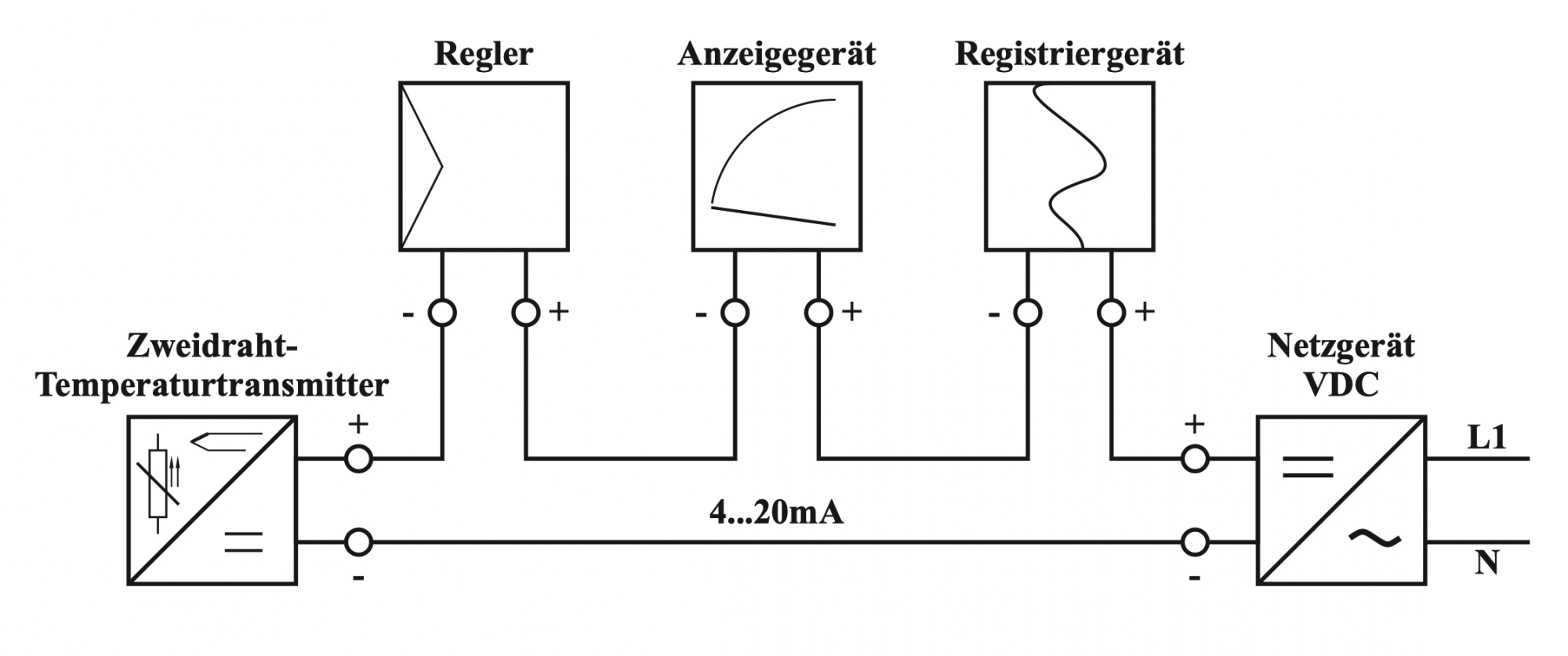

Dazu werden Transmitter, Regler, Anzeigegeräte, Registriergeräte und ein immer notwendiges Netzteil in Reihe geschaltet
• Zur Verbindung zwischen Feld und Warte sind je Messstelle nur zwei Drähte notwendig, was besonders bei großen Entfernungen geringen Installations-
aufwand bedeutet.
Form B nach DIN 43729
Mit im Anschlusskopf Form B, BS oder BBK eingebauten Transmittern wird die temperaturabhängige Widerstands- bzw. Thermospannungsänderung am
Messort in ein genormtes Einheitssignal von 4...20mA umgeformt.
Vorteile:
• Montage direkt an der Messstelle
• platzsparender Einbau
• kein Einfluss des Zuleitungswiderstandes auf das Messergebnis
• das Ausgangssignal kann über weite Strecken störungsfrei übertragen werden
• mit einem Temperaturmesswertgeber können mehrer Anzeigegeräte
versorgt werden.
Dazu werden Transmitter, Regler, Anzeigegeräte, Registriergeräte und ein immer notwendiges Netzteil in Reihe geschaltet
• Zur Verbindung zwischen Feld und Warte sind je Messstelle nur zwei Drähte notwendig, was besonders bei großen Entfernungen geringen Installations-
aufwand bedeutet.
Zweidraht-Temperaturtransmitter zur Montage auf Hutschiene
nach DIN 50022, 35mm
Mit auf der Hutschiene montierten ZweidrahtTemperaturtransmittern wird die
temperaturabhängige Widerstands- bzw. Thermospannungsänderung
in ein genormtes Einheitssignal von 4...20mA umgeformt.
Vorteile:
• geringer Temperatureinfluss durch geregeltes Schaltschrankklima
• mit einem Temperaturmesswertgeber können mehrere Auswertegeräte
versorgt werden. Dazu werden Transmitter, Regler, Anzeigegeräte,
Registriergeräte und ein immer notwendiges Netzteil in Reihe geschaltet.
Zweidraht-Temperaturtransmitter für Thermoelemente sollten über eine
galvanische Trennung (Ein- und Ausgang des Messumformers sind elektrisch entkoppelt) verfügen, da selbst isoliert aufgebaute Thermoelemente bei höheren Temperaturen leitend werden, und dann eine Verbindung zur Anlage herstellen. Hierdurch werden die Messergebnisseverfälscht.
nach DIN 50022, 35mm
Mit auf der Hutschiene montierten ZweidrahtTemperaturtransmittern wird die
temperaturabhängige Widerstands- bzw. Thermospannungsänderung
in ein genormtes Einheitssignal von 4...20mA umgeformt.
Vorteile:
• geringer Temperatureinfluss durch geregeltes Schaltschrankklima
• mit einem Temperaturmesswertgeber können mehrere Auswertegeräte
versorgt werden. Dazu werden Transmitter, Regler, Anzeigegeräte,
Registriergeräte und ein immer notwendiges Netzteil in Reihe geschaltet.
Zweidraht-Temperaturtransmitter für Thermoelemente sollten über eine
galvanische Trennung (Ein- und Ausgang des Messumformers sind elektrisch entkoppelt) verfügen, da selbst isoliert aufgebaute Thermoelemente bei höheren Temperaturen leitend werden, und dann eine Verbindung zur Anlage herstellen. Hierdurch werden die Messergebnisseverfälscht.
