Thermoelemente

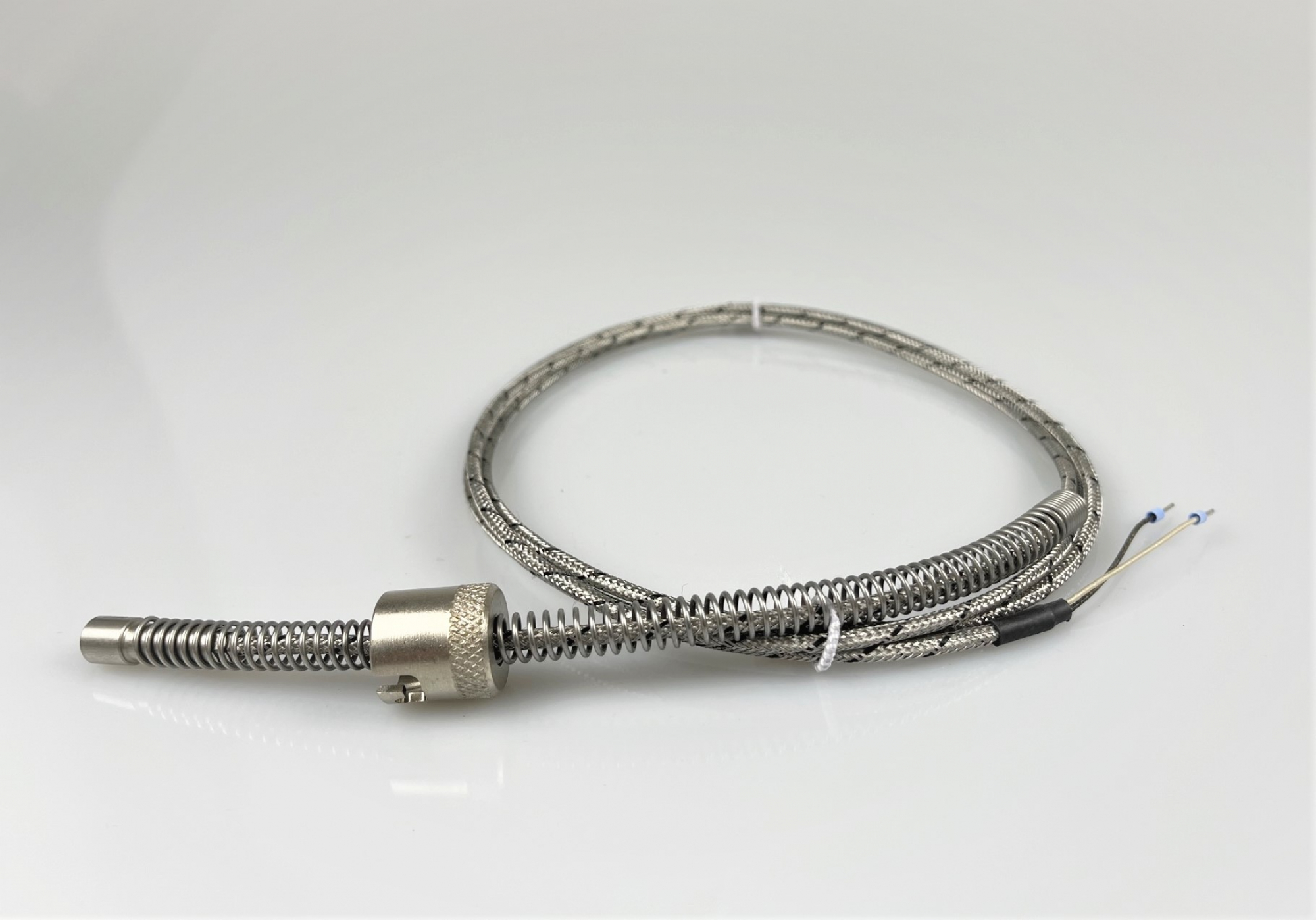

Einsteck-Thermoelemente mit Bajonettverschluss werden zur Temperaturmessung in Festkörpern, z. B. Werkzeugen der
zur Überwachung von Gleitlagern eingesetzt. Der Bajonettverschluss und das passende Gegenstück ermöglichen
einen schnellen Ein und Ausbau ohne Werkzeug.

Über den, auf der Feder verstellbaren Bajonettverschluss, lässt sich die Einbaulänge und der Anpressdruck
des Thermometers zur Messfläche einstellen.Die dadurch erreichte thermische Adaption und die geringe Masse
der Schutzarmatur gewährleisten eine schnelle Ansprechzeit und gute Messgenauigkeit.
Die Feder dient gleichzeitig als Knickschutz für die Thermo- oder Ausgleichsleitung.

Der Messeinsatz mit einem oder zwei Thermopaaren (Elemente) nach DIN EN 60584 Klasse 1 oder DIN 43710
ist fest im Schutzrohr eingebaut.

Je nach Anforderung kann das Thermoelement mit dem Schutzrohr verbunden oder isoliert aufgebaut sein.

Als Schutzrohrdurchmesser sind 6mm und 8mm lieferbar.

Fe-CuNi	Typ J	DIN EN 60584	-200...+600°C
Fe-CuNi	Typ L	DIN 43710	-200...+600°C
NiCr-Ni	Typ K	DIN EN 60584	-200...+800°C

Betriebstemperatur: Je nach Isolation der Ausgleichsleitung -190...+350°C

---
