Widerstandsthermometer

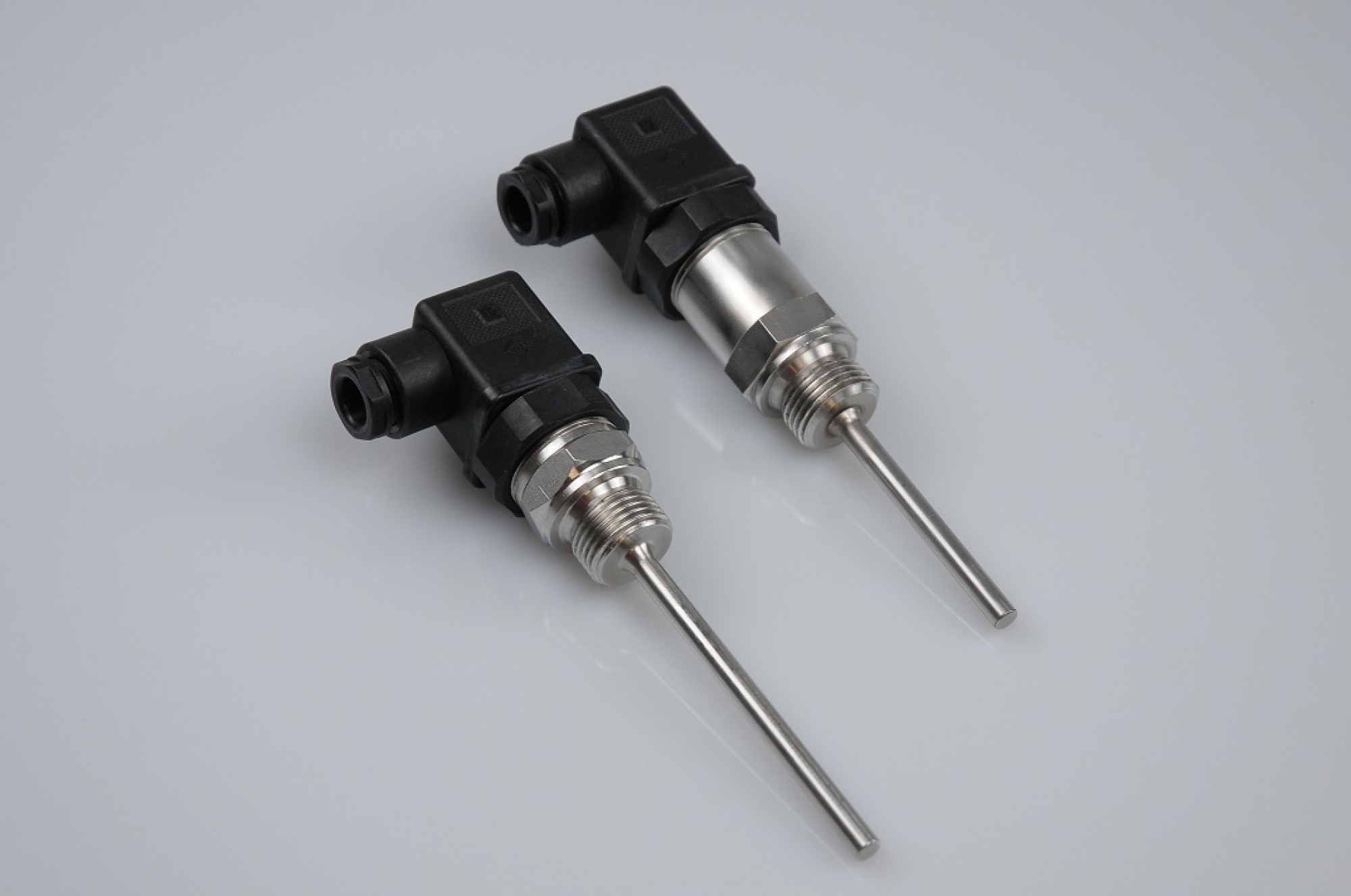

Einschraub-Widerstandsthermometer mit Würfel-Steckverbindung (3-polig + Erde, Schutzart IP65) nach DIN EN 175301-803
werden zur Temperaturmessung in flüssigen oder gasförmigen Medien eingesetzt.

Die Steckverbindung ermöglicht den problemlosen Ein- und Ausbau an fest verlegten Anschlussleitungen.
Die Ausrichtung der Kabelverschraubung lässt sich über die 90°-Einrastung des Kupplungsinnenteils festlegen.
Vergoldete Kontakte gewährleisten vernachlässigbare, reproduzierbare Übergangswiderstände.

Die Verschraubung ist mit einem dichtungszentrierenden Gewindefreistich ver-sehen. Der Messeinsatz ist austauschbar in die Schutzarmatur aus Edelstahl eingebaut. So ist keine zusätzliche Schutzhülse erforderlich.
Die Temperatursensoren sind in Wärmeleitpaste eingesetzt.

Prozesstemperatur: Steckverbindung -30...+100°C / Schutzrohr -50...+200°C
Temperatursensoren: Serienmäßig 1× oder 2× Pt100 nach DIN EN 60751 Klasse B

Andere Sensoren auf Anfrage.

Elektrischer Anschluss: 1× Pt100 in Zwei-, Drei- oder Vierleiterschaltung 2× Pt100 in Zweileiterschaltung

Alle Ausführungen dieser Baureihe sind auch mit einem, in der Winkelkupplung integrierten, Messumformer mit genormtem Ausgangssignal in 0/4...20mA oder 0...10Volt lieferbar.

Andere Ausgangssignale auf Anfrage.

---
